ISO18000電子標簽芯片功能說明
發表時間：2017-04-22 11:54:05

前言

ISO18000-6C電子標簽是指符合ISO 18000-6C空中接口協議的電子標簽。與此類似，符合ISO18000-6D協議的電子標簽成為ISO18000-6D電子標簽。

為了使客戶更加靈活地使用RMU900+讀寫器模塊，將RMU900+讀寫器模塊應用于實際工程環境中，特將ISO18000-6C的數據存儲空間及讀寫器與電子標簽通信的數據加密過程進行簡略描述，以方便客戶盡快熟悉相關知識。本文描述簡單，詳細內容請參考ISO18000-6C協議標準。

數據存儲

根據協議規定，從邏輯上將標簽存儲器分為四個存儲體，每個存儲體可以由一個或一個以上的存儲器組成。如圖2.1所示。這四個存儲體是：

a) 保留內存

保留內存應包含殺死口令和訪問口令。殺死口令應存儲在00h至1Fn的存儲地址內。訪問口令應存儲在20h至3Fn的存儲地址內。

b) EPC存儲器

EPC存儲器應包含在00h至0Fh存儲位置的CRC-16、在10h至1Fh存儲地址的協議-控制(PC)位和在20h開始的EPC。PC被劃分成10h至14Fh存儲位置的EPC長度、15h至17Fh存儲位置的RFU位和在18h至1Fh存儲位置的編號系統識別(NSI)，CRC-16、PC、EPC應優先存儲MSB (EPC的MSB應存儲在20h的存儲位置)。注：

c) TID存儲器

TID存儲器應包含00h至07n存儲位置的8位ISO15963分配類識別(對于EPCglobal為111000102)、08h至13n存儲位置的12位任務掩模設計識別(EPCglobal成員免費)和14h至1Fn存儲位置的12位標簽型號。標簽可以在1Fn以上的TID存儲器中包含標簽指定數據和提供商指定數據(例如，標簽序號)。

d) 用戶存儲器

用戶存儲器允許存儲用戶指定數據。該存儲器組織為用戶定義。

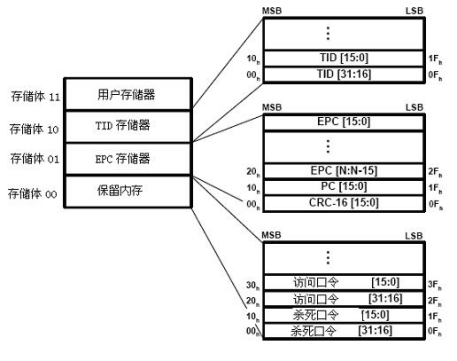

圖2.1 邏輯空間分布圖

2.1 保留內存

◆ 殺死口令

保留內存的00h至1Fh存儲電子標簽的殺死口令，殺死口令為1 word，即2 bytes。電子標簽出廠時的默認殺死指令為0000h。用戶可以對殺死指令進行修改。用戶可以對殺死口令進行鎖存，一經鎖存后，用戶必須提供正確的訪問口令，才能對殺死口令進行讀寫。

◆ 訪問口令

保留內存的20h至3Fh存儲電子標簽的訪問口令，訪問口令為1 word，即2 bytes。電子標簽出廠時的默認訪問指令為0000h。用戶可以對訪問指令進行修改。用戶可以對訪問口令進行鎖存，一經鎖存后，用戶必須提供正確的訪問口令，才能對訪問口令進行讀寫。

2.2 EPC存儲器

◆ CRC-16（Cyclic Redundancy Check，循環冗余校驗）

循環冗余校驗位，16比特，上電時，標簽應通過PC前五位指定的(PC+EPC)字?jǐn)?shù)而不是整個EPC存儲器長度計算CRC-16

◆ PC(Protocol Control，協議控制)

PC位包含標簽在盤存操作期間以其EPC反向散射的物理層信息。EPC存儲器10h至1Fn存儲地址存儲有16PC位，PC位值定義如下：

◆ 10h—14n位：標簽反向散射的(PC+EPC)的長度，所有字為：

000002：一個字(EPC存儲器10h—1Fn存儲地址)

000012：兩個字(EPC存儲器10h—2Fn存儲地址)

000102：兩個字(EPC存儲器10h—3Fn存儲地址)

111112：32個字(EPC存儲器10h—1FFn存儲地址)

◆ 15h—17 h位：RFU(第1類標簽為0002)

◆ 18h—1F h位：默認值為000000002且可以包括如ISO/IEC 15961定義的AFI在內的計數系統識別(NSI)。NSI的MSB存儲在18h的存儲位置。

默認(未編程)PC值應為0000h。

截?cái)鄳?yīng)答期間，標簽用PC位代替00002。

◆ EPC（Electronic Product Code，產品電子代碼）

EPC存儲在以20h存儲地址開始的EPC存儲器內，MSB優先。詢問機可以發出選擇命令，包括全部或部分規范的EPC。詢問機可以發出ACK命令，使標簽反向散射其PC、EPC和CRC-16(在特定情況下該標簽可以截?cái)鄳?yīng)答-參見6.3.2.10.1.1)。最后，詢問機可以發出Read命令，讀取整個或部分EPC。

[注]PC+EPC也稱為UII

2.3 TID存儲器

TID存儲器應包含00h至07n存儲位置的8位ISO15963分配類識別(對于EPCglobal為111000102)、08h至13n存儲位置的12位任務掩模設計識別(EPCglobal成員免費)和14h至1Fh存儲位置的12位標簽型號。標簽可以在1Fh以上的TID存儲器中包含標簽指定數據和提供商指定數據(例如，標簽序號)。

2.4 用戶存儲器

用戶存儲器允許存儲用戶指定數據。

數據鎖存

3.1概述

為了防止未授權的寫入和殺死操作，ISO18000-6C標簽提供鎖存/解鎖操作。32位的訪問口令保護標簽的鎖存/解鎖操作，而32位殺死口令保護標簽的殺死操作。用戶可以在電子標簽的保留內存設定殺死口令和訪問口令。

3.2數據操作的兩個狀態

當標簽處于OPEN或SECURED狀態時，可以對其進行數據操作（讀、寫、擦、鎖存/解鎖、殺死）。當標簽的訪問口令為全零，或用戶正確輸入訪問口令時，標簽處于SECURED狀態。當標簽的訪問口令不為零，且用戶沒有輸入訪問口令或輸入的訪問口令不正確時，標簽處于OPEN狀態。對標簽的鎖存/解鎖操作只能在SECURED狀態下進行。

*注：當用戶進行鎖存/解鎖操作時需要滿足下列兩種條件之一：

a. 標簽的訪問口令為全零。

b. 提供正確的訪問口令。

3.3各個存儲區的鎖存/解鎖操作

對保留內存（Reserved）區進行鎖存后，用戶對該存儲區不能進行讀寫，這是為了防止未授權的用戶讀取標簽的殺死口令和訪問口令。而對其他三個存儲區（EPC存儲區、TID存儲區和用戶存儲區）進行鎖存后，用戶對相應存儲區不能進行寫入，但可以進行讀取操作。

3.4鎖定類型

標簽支持三種鎖定類型：

a. 標簽被鎖定后只能在SECURED狀態下進行寫入（對保留內存時為讀寫），而不能在OPEN狀態下進行寫入（對保留內存時為讀寫）。

b. 標簽可以在OPEN和SECURED狀態下都可以進行寫入（對保留內存時為讀寫），且鎖定狀態永久不能被改寫。

c. 標簽在任何狀態下都不能進行寫入（對保留內存時為讀寫），且永久不能被解鎖。[注]此操作慎用，一旦永久鎖存某個存儲區，該存儲區數據將不可再讀寫！！！

LOCK指令

本節簡單描述LOCK指令

Lock命令包含如下定義的20位有效負載：

前10個有效負載位是掩模位。標簽應對這些位值作如下解釋：

掩模=0：忽略相關的動作字段，并保持當前鎖定設置。

掩模=1：執行相關的動作字段，并重寫當前鎖定設置。

最后10個有效負載位是動作位。標簽應對這些位值作如下解釋：

動作=0：取消確認相關存儲位置的鎖定。

ISO18000-6C 電子標簽數據存儲空間及數據加密說明

動作=1：確認相關存儲位置的鎖定或永久鎖定。

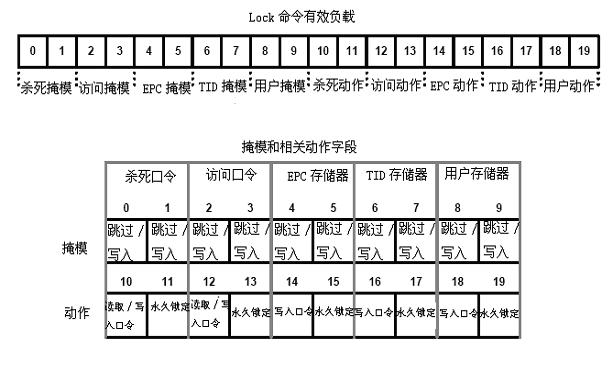

LOCK指令的有效負載和掩模位描述如圖3.1所述

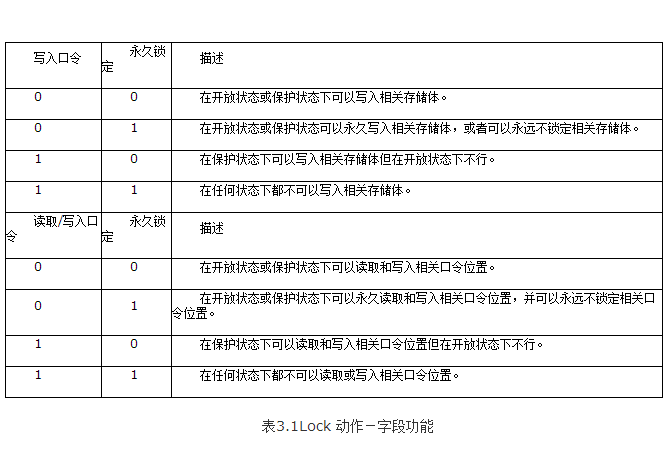

各個動作字段的功能如表3.1所述。

圖3. 1Lock有效負載和使用
